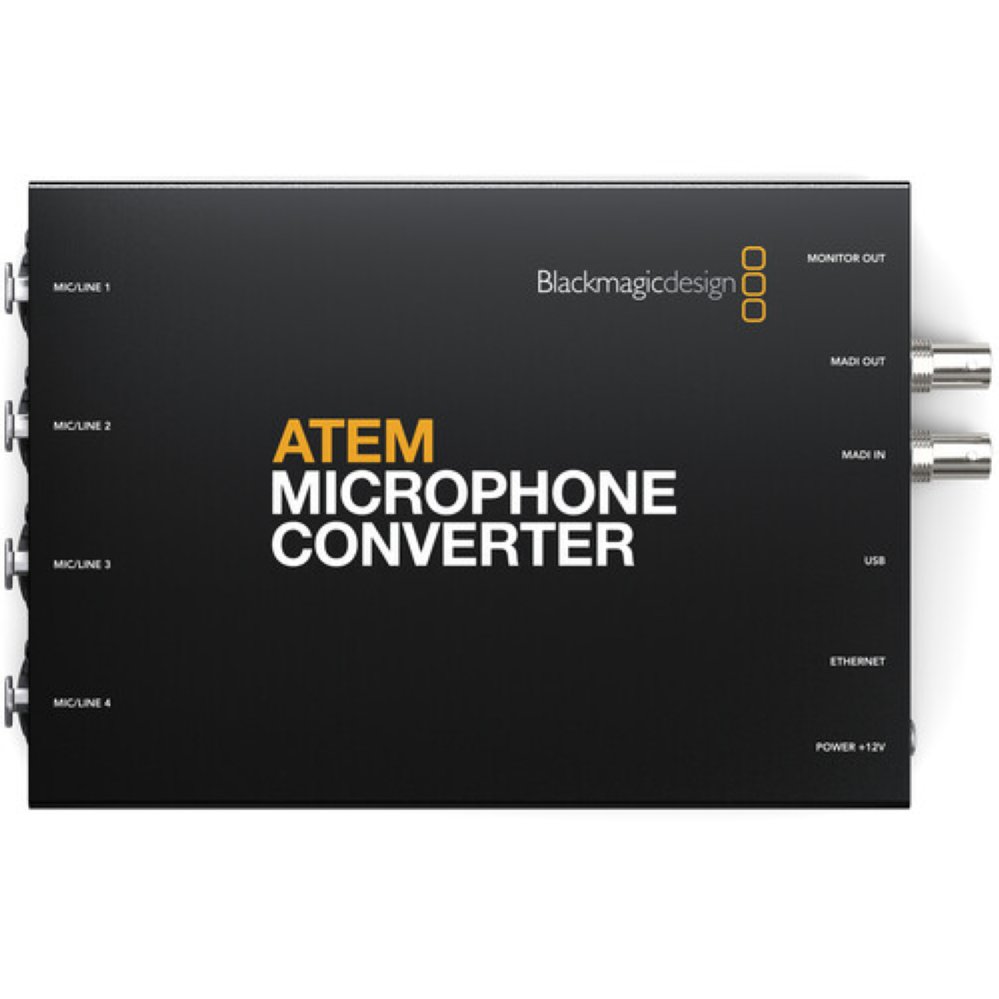

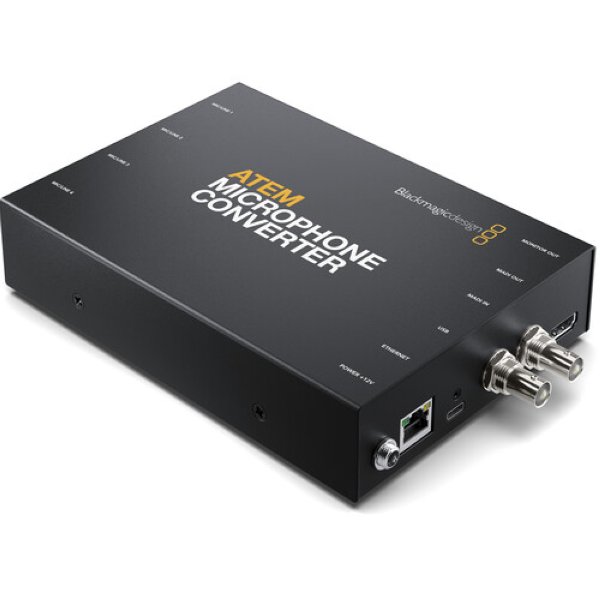

Конвертор Blackmagic Design ATEM Microphone Converter

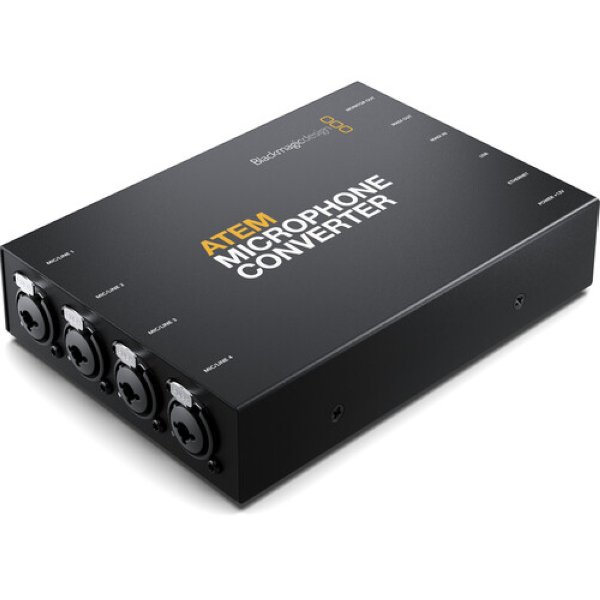

Независимо от того, строите ли вы студию подкастинга или вам просто нужно больше микрофонов, Blackmagic Design ATEM Microphone Converter позволяет расширить аудиовходы для вашего ATEM Television Studio, преобразовав четыре аналоговых входа XLR в MADI. Оснащённый двумя портами ввода-вывода BNC MADI, микрофонный преобразователь просто подключается к порту MADI ATEM Television Studio, поэтому сложная настройка не требуется, а дополнительные устройства можно даже последовательно подключить для большего количества источников. Четыре комбинированных аналоговых входа XLR-1/4" могут быть выбраны для микрофона или линии и обеспечивают фантомное питание 48 В.

ATEM Microphone Converter использует 32-битные цифровые предусилители с плавающей запятой и восемь АЦП на каждый вход для захвата аудио без клипирования в формате 24 бит / 48 кГц с чрезвычайно низким уровнем шума, широким динамическим диапазоном и очень низким уровнем искажений — независимо от того, насколько громкий или тихий звук. Удобный выход HDMI с отображением звуковых сигналов позволяет подключить дисплей для отслеживания состояния звука. Порты USB и Ethernet позволяют удалённо администрировать и обновлять программное обеспечение через приложение ATEM Software Control.

Дизайн цифрового предусилителя

• Благодаря четырём входам ATEM Microphone Converter с широким динамическим диапазоном, которые устраняют необходимость в аналоговых предусилителях, уровни микрофона регулируются чрезвычайно стабильным каскадом усиления цифрового предусилителя.
• Уровни аналогового звука микрофонов разных типов и производителей могут сильно различаться, поэтому этот цифровой каскад усиления позволяет компенсировать особенности используемого вами микрофона. Лучше всего то, что цифровой предусилитель обрабатывает полную внутреннюю 32-битную глубину звука RAW с плавающей запятой, поэтому вы выполняете настройку с гораздо большей точностью, чем может поддерживать аудиостандарт MADI. Это приводит к чрезвычайно чистому и бесшумному каскаду усиления. Затем окончательные уровни можно настроить на аудиомикшере ATEM во время работы.

Высококачественное аналого-цифровое преобразование

• ATEM Microphone Converter выходит за рамки традиционной практики проектирования аудиоиндустрии с использованием отдельного аудио АЦП, поскольку каждый вход реализует аналого-цифровое преобразование с использованием восьми аудио АЦП с широким динамическим диапазоном, которые вместе функционируют как один аудио АЦП со сверхвысоким динамическим диапазоном. Это означает, что каждый входной канал обеспечивает впечатляющий динамический диапазон в 131 дБА. Кроме того, вы получаете удивительно низкое искажение всего 0,002%.

Чрезвычайно низкий уровень шума -129 дБВ

• Распространённой проблемой микрофонных преобразователей является более высокий уровень шума, когда в предусилителях генерируются электрические шумы. ATEM Microphone Converter устраняет эту проблему, используя совершенно другую конструкцию. Входной сигнал преобразуется напрямую с использованием преобразования со сверхвысоким динамическим диапазоном, поэтому вы передаёте RAW-аудио на видеомикшер, а затем позволяете видеомикшеру применять столько усиления, сколько необходимо для правильного уровня звука.
• Это означает, что вы не получаете шума, вызванного аналоговым каскадом усиления, поэтому вы получаете чрезвычайно низкий фиксированный уровень шума -129 дБВ, независимо от применяемого цифрового усиления.

Точно согласованные аналоговые входы ATEM Microphone Converter

• ATEM Microphone Converter обеспечивает чрезвычайно точное согласование между четырьмя входными аудиоканалами. Метод проектирования с несколькими АЦП на вход означает, что каждый аналоговый аудиовход имеет очень похожие характеристики и допуски, поэтому все входные каналы статистически более однородны. Это означает, что вы получаете одинаковую производительность независимо от того, к какому входу вы подключаете микрофон, и даже между несколькими преобразователями микрофонов ATEM.

Подключается через MADI для многоканального звука

• Выход MADI преобразователя ATEM Microphone Converter объединяет четыре аналоговых входа в качестве каналов MADI 1, 2, 3 и 4. Преобразователь также включает в себя вход MADI, который используется для закольцовывания нескольких преобразователей, когда вам нужно более четырёх каналов звука на одном канале MADI.
• Это означает, что, если второй преобразователь подключен ко входу другого, восходящий преобразователь будет размещать свои четыре канала над четырьмя каналами нисходящего преобразователя.

Мониторинг HDMI с прокруткой аудио сигналов

• ATEM Microphone Converter также включает в себя выход HDMI для видеомониторинга, так что вы можете подключить простой телевизор или монитор компьютера для отображения полного состояния. Это позволяет вам отображать четыре прокручивающихся сигнала за последние 60 секунд времени записи, что информативно для просмотра. Есть также аудиометры, показывающие уровни на входных разъёмах. Каждый канал также включает пользовательскую метку, установленную с помощью программной утилиты.
• Также имеются индикаторы, показывающие настройки переключателей для выбора микрофонного/линейного входа и фантомного питания. Кроме того, при последовательном подключении преобразователей выход мониторинга будет адаптироваться и отображать более четырёх каналов. Вы даже можете установить имя конвертера, которое будет отображаться на мониторинге.
