Телевизионная студия на базе оборудования Blackmagic Design

С каждым годом функционал оборудования Blackmagic Design увеличивается, перекрывая практически полностью задачи по построению телевизионных студий.





Например, студийная камера Blackmagic Studio Camera имеет фото байонет micro 4/3, что делает ее самой доступной среди студийных камер.



Если необходимо иметь возможность трансфокации в кадре, то можно использовать либо оптический переходник MTF MTB4S16M43, либо камеру Blackmagic URSA Mini 4K PL с адаптером на 2/3’’ Blackmagic URSA Mini B4 Mount. Обе модели камер управляются с любого из микшеров Blackmagic ATEM через ПК.



При большой удаленности студии от аппаратной, будет удобно использовать ATEM Studio Converter, который позволит подключить камеры по оптоволоконным кабелям на расстоянии в несколько десятков километров. Также данное устройство содержит в себе полный функционал служебной связи.



Если студия состоит более чем из 3 камер, то целесообразно использовать матричный коммутатор, начиная со Smart Videohub 12x12 вплоть до 288x288, в зависимости от размера студии. Начиная с модели 72х72, имеется возможность подключения не только SDI кабелей, но и LC оптоволоконных.



Если матрица имеет большое количество подключений, например 40х40, то ее лучше разместить в шкафу, а управлять ею с ПК или внешней панели Videohub Smart Control.



Если в студию необходимо ввести внешние видеолинии, отличающиеся по формату, то можно использовать один из Конверторов (Mini Converter, Teranex Mini, OpenGear Converter). В особо сложных случаях, например, если неоходимо принять сигнал NTSC и вставить в тракт PAL, можно применить один из Teranex Processor.



Поскольку микшер АТЕМ имеет встроенный мультискрин, для мониторинга используется панель LED большого размера, а программный выход контролируется на мониторе SmartView HD.



Также все модели микшеров АТЕМ имеют звуковой тракт, управлять уровнями можно с ПК, либо через микшерную консоль BCF2000.



Для мониторинга звука, вложенного в SDI, хорошо подходит Blackmagic Audio Monitor.



Blackmagic scheme

Решения

Группа товаров к новости

Товар к новости

  • Blackmagic

    Blackmagic Design
    Blackmagic Design ATEM Television Studio, видеомикшер

    Снят с производства
  • Blackmagic

    Blackmagic Design
    Atem Web Broadcast Bundle

    2320$
  • Blackmagic

    Blackmagic Design

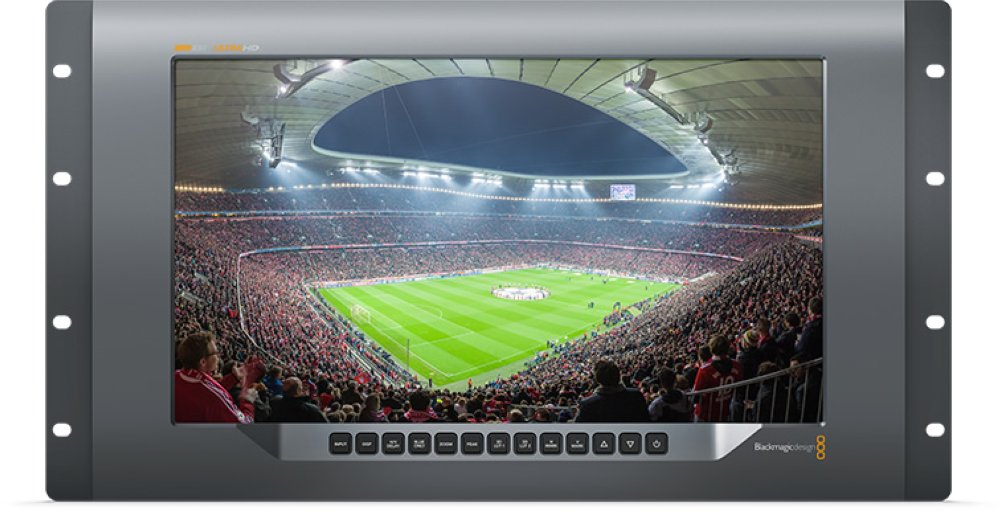

    SmartView 4K монитор
