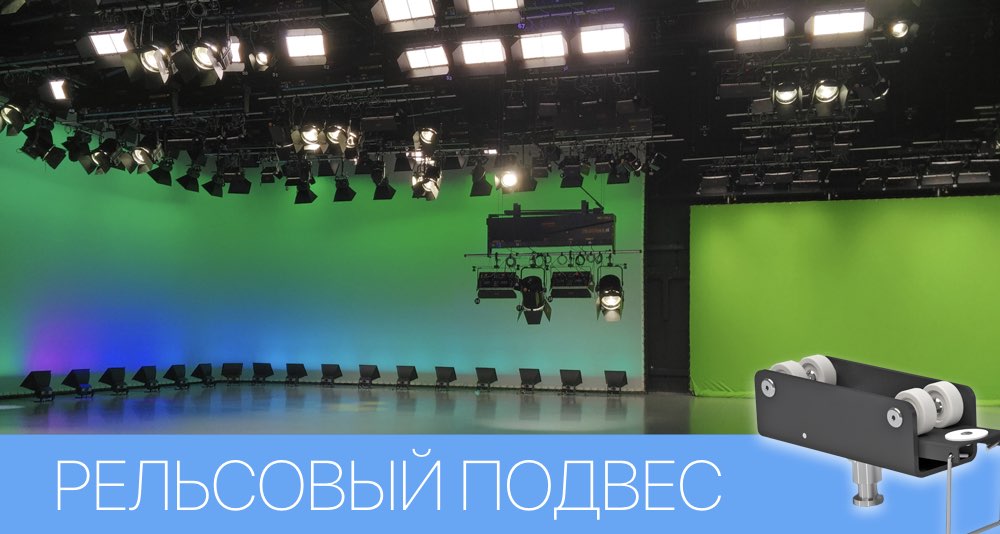

Подвесные рельсовые системы

vmix

Хорошо продуманная и грамотно спроектированная подвесная рельсовая система не только эффективно решит проблему с размещением осветительного оборудования в студии, но и поможет в решении вопросов, связанных с расстановкой съемочного оборудования и декораций.

Помимо всех необходимых осветительных приборов, на нее можно подвешивать PTZ-камеры, экраны, фоновое рир-полотно, отражатели и даже декорации. Компания «ОПТА» предлагает комплексные решения по проектированию подвесных рельсовых систем различных уровней сложности от самых простых до сложнейших конструкций с высокой степенью моторизации, где все элементы системы – каретки, пантографы, телескопы, лифты – моторизированы и управляются с пульта. Высокотехнологичные моторизированные системы используются в крупных студиях с большим количеством осветительных приборов. Но, нужно признать, удовольствие это недешевое.

Самым распространенным вариантом, на сегодняшний день, являются подвесные системы, что состоят из одной или нескольких рельсовых дорог и поперечных передвижных траверс, на которые завешиваются осветительные приборы. Все управление и расстановка приборов на системе осуществляется при помощи телескопической «удочки». Такая система может использоваться в студиях с низкими потолками и позволяет покрыть нужную рабочую область, не оставив при этом, так называемых, «мертвых зон».



На примере рельсовой системы для небольшой студии 6х8м. мы разберем с каких элементов она состоит и каким функционалом обладает.



iff 1       iff 2



Рис 1. Рельсовая система с траверсами

iff 3

В классическом исполнении такая система состоит из одной или двух направляющих дорог, по которым на двойных каретках (Рис. 2) скользят траверса (поперечные рельсы). И рельс, и траверса имеют вид двутавра (Рис. 3). Размеры двутавра выбираются исходя из веса оборудования, которое будет завешено на систему.

iff 5iff 4

              Рис. 2                                                        Рис. 3





Крайние точки рельсовой дороги и траверс оконечены специальными ограничителями хода. Расстояние между рельсами одной дороги рассчитывается исходя из нагрузки на траверсу. Как видно со схемы (Рис. 1), по периметру рабочей области устанавливается монорельсовая дорога, по которой может двигаться фоновое рир-полотно. Рир завешивается на фоновые каретки (Рис. 4).

iff 6

Рис. 4





Все осветительное оборудование перемещается по траверсу на одинарных каретках, которые могут быть снабжены стопорами для фиксирования положения. Каждый прибор имеет возможность опускаться на нужную высоту при помощи фрикционных пантографов (Рис. 5) или телескопических труб (Рис. 6), на которых он закреплен. Количество пантографов и телескопов Drop-arm принято рассчитывать исходя из площади студии – одна точка подвеса на приблизительно 2,5- 3,0 м.кв.

iff 7    iff 8

                            Рис. 5                                                           Рис. 6



Все осветительное оборудование перемещается по траверсу на одинарных каретках, которые могут быть снабжены стопорами для фиксирования положения. Каждый прибор имеет возможность опускаться на нужную высоту при помощи фрикционных пантографов (Рис. 5) или телескопических труб (Рис. 6), на которых он закреплен. Количество пантографов и телескопов Drop-arm принято рассчитывать исходя из площади студии – одна точка подвеса на приблизительно 2,5- 3,0 м.кв.

iff 9  iff 10

                                   Рис. 7                                                                          Рис. 8







Важным моментом также является способ монтажа системы. При выборе типа монтажа такой системы необходимо учитывать архитектурные особенности помещения. Такая рельсовая система может монтироваться непосредственно к потолку, на тросы или на подготовленную металлическую конструкцию (Рис. 9). Номенклатура креплений рельсовых систем, предлагаемых компанией «ОПТА» достаточно обширна и позволяет решить любые задачи.

iff 13iff 11iff 12

Рис. 9



Даже такая несложная система обеспечит высокую функциональность рабочего помещения и предоставит гибкость при съемках нескольких разных проектов в одной студии. С полной номенклатурой подвесных рельсовых систем можно ознакомиться по ссылке:

http://www.optavideo.com/produkty/podvesnie-relsovie-sistemi-abc000588.html
