Объективы для камер BlackMagic Design

В данной статье детально рассмотрен вопрос использования объективов и переходников для камер Blackmagic Design - от фотообъективов до профессиональных телевизионных студийных линз, от Lumix и Metabones до Fujinon и Zeiss.



ООБЪЕКТИВЫ ДЛЯ КАМЕРЫ BLACKMAGIC STUDIO CAMERA

Существует три базовых варианта комплектации объективами камеры Blackmagic Studio Camera для студийной работы. Под студийной работой понимается установка объектива с достаточным диапазоном изменения фокусных расстояний и с комплектацией объектива средствами управления фокусом и трансфокатором, устанавливаемыми на ручки штатива, что обеспечит привычную и комфортную работу оператора.

1. Установка на камеру объективов формата micro 4/3 (MFT) производства компаний Panasonic или Olympus. Объективы Olympus обеспечивают более высокое качество изображения и имеют более прочную клнструкцию, однако, у них отсутствует сервопривод трансфокатора, что делает их использование менее удобным. Объективы с сервоприводом трансфокатора на сегодняшний день выпускает только Panasonic в своей серии объективов Lumix GX Vario. Обеспечивая возможность управления объективом с помощью выносного пульта, эти объективы все же оставляют желать лучшего с точки зрения качества изображения и светосилы. Подобное решение имеет смысл только в случае жесткой ограниченности бюджета. Управление объективом осуществляется с помощью специального пульта, подключаемого к камере по интерфейсу LAN-C.

BM Studio Camera с объективом MFT и управлением на ручке штатива.

Пульт управления оптикой и камерой Libec ZFC-5HD



2. Более предпочтительным с точки зрения максимально возможного качества изображения является установка DSLR объективов Canon L через активный оптический переходник Metabones Speed Booster. К сожалению, эти объективы не имеют встроенного сервопривода трансфокатора, что сильно усложняет обеспечение управления оптикой оператором, находящимся позади камеры, установленной на штативе. Наиболее просто реализуемым решением, избавляющим оператора от нащупывания колец управления фокусом и зумом, является конфигурация, аналогичная применяемой в кинопроизводстве. В этом случае камера спростым чисто механическим объективом устанавлявается на суппорт с 15-мм штангами на которые монтируется Follow Focus, а для управления трансфокатором на его кольцо крепится стержневая ручка.

3. Наилучшим решением является установка на камеру стандартных телевизионных объективов формата 2/3”. Для этого необходим специальный оптический адаптер, разворачивающий изображение 2/3” до размера матрицы камеры (Super16). Это самое дорогое решение, но оно имеет массу преимуществ. В частности:

  • Простота организации управления объективом – используются стандартные комплекты Rear Lens Control;
  • Широкий диапазон фокусных расстояний;
  • Сохранение фокусировки при «наезде»-«отъезде» (зуммировании). Дело в том, что телевизионные объективы являются парфокальными, со специальной оптической группой коррекции фокуса при трансфокации, в отличие от фотообъективов, которые требуют фокусировки после изменения фокусного расстояния;
  • Уменьшенное «дыхание» фокуса;
  • Бесступенчатое изменение диафрагмы;
  • Механическая связь колец с оптикой, обеспечивающая однозначную повторяемость положений колец;
  • Привычный для телеоператоров стиль работы;
  • Продолжительный срок службы и высокая прочность

Из недостатков такого решения можно отметить высокую цену и желательность установки камеры на суппорт с поддержкой объектива во избежание повреждения передней стенки камеры. Кроме того, необходимо организовать питание объектива и управление диафрагмой (если требуется) поскольку сама камера не имеет разъема для подключения объектива.

Объективы для BM Studio Camera

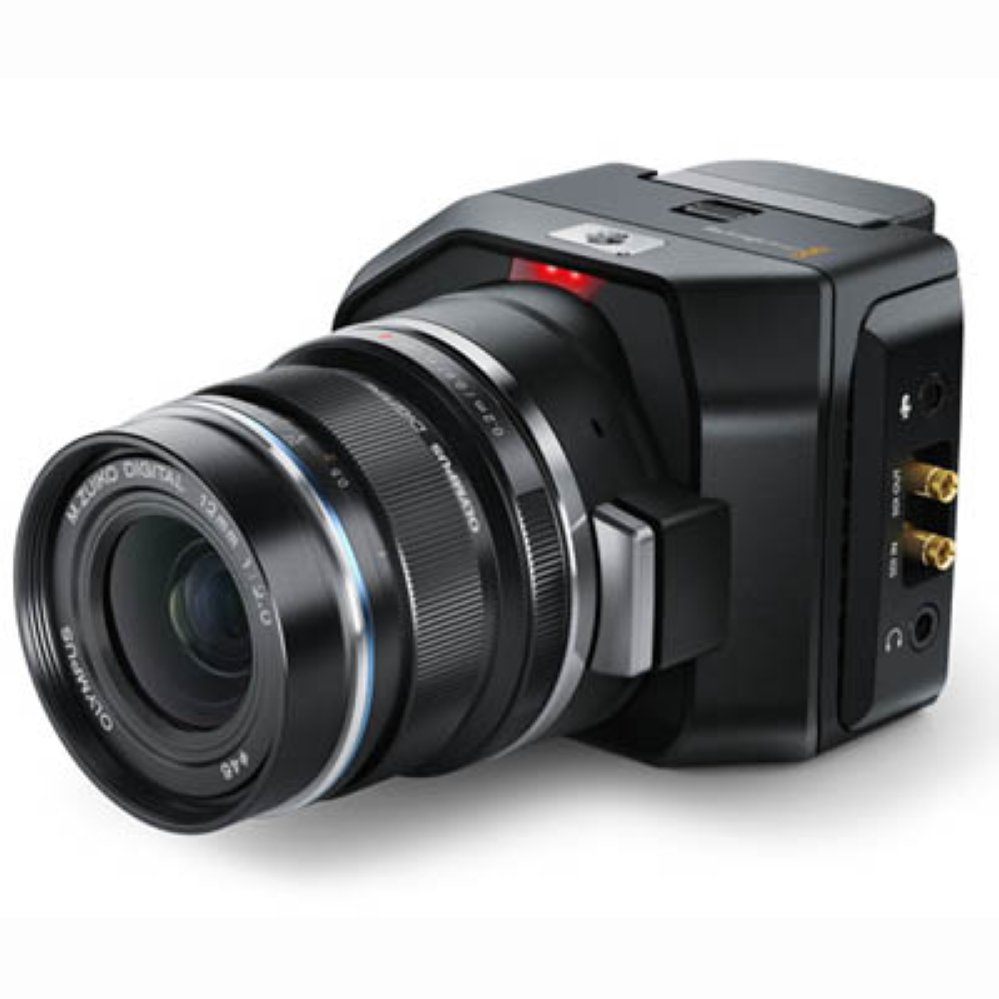

 Объективы для BM Micro Studio Camera

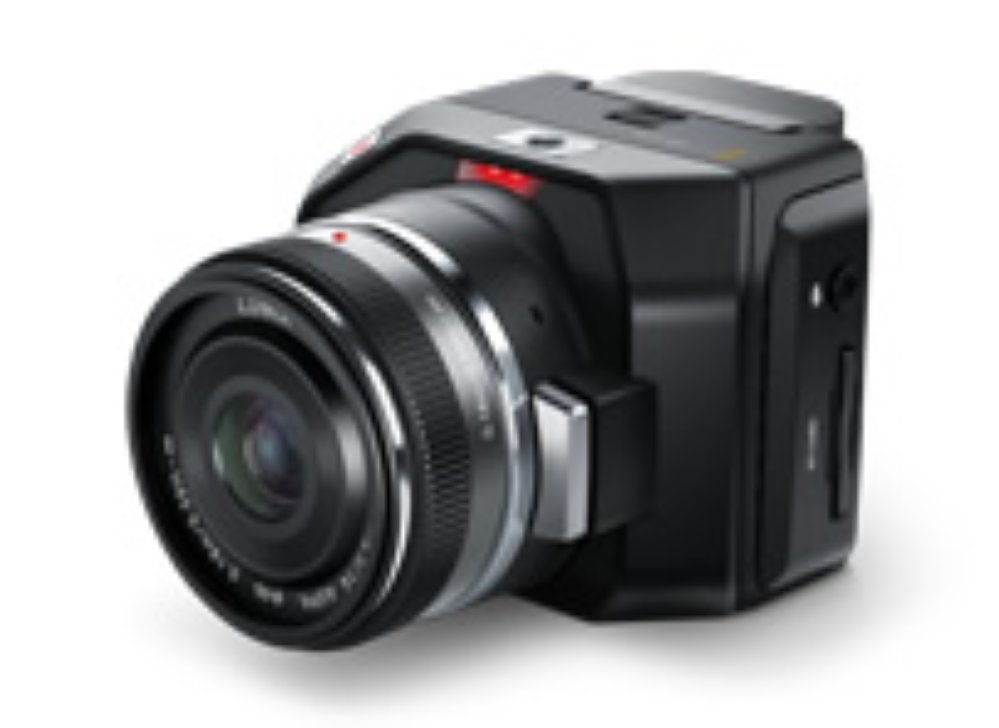

Этот недостаток компания устранила в следующей модели – суперкомпактной камере BM micro Studio Camera, у которой имеется дополнительный разъем расширения EXPANSION, через который можно подключить, в том числе, и телевизионный объектив.

ОБЪЕКТИВЫ PANASONIC MICRO  4/3”

СВЕТОСИЛЬНЫЕ ВАРИОБЪЕКТИВЫ

  • Постоянное апертурное значение во всем диапазоне фокусных расстояний
  • Прочный металлический корпус, Металлический маунт
  • Внутренняя фокусировка
  • Пыле-/влагозащищенная конструкция с резиновым уплотнение маунта
  • Сниженные хроматические аберрации
  • Круглая 7-лепестковая диафрагма
  • Быстрый автофокус (Contrast AF)



H-HSA12035 LUMIX G X VARIO 12-35mm / F2.8 II ASPH/ POWER O.I.S.

Объектив профессионального класса, оптимизированный для фото и видео

H-HSA35100 LUMIX G X VARIO 35-100mm / F2.8 II ASPH/ POWER O.I.S.

Объектив профессионального класса, оптимизированный для фото и видео



ОБЪЕКТИВЫ С СЕРВОПРИВОДОМ ТРАНСФОКАТОРА

Power Zoom H-PS45175K LUMIX G X VARIO PZ 45-175mm / F4.0-5.6 ASPH/ POWER O.I.S.

Объектив с сервоприводом зума, оптимизированный для фото и видео

  • Сервопривод зума с клавишей управления
  • Multi-Actuator Floating Inner Focus System
  • Металлический маунт
  • Внутренняя фокусировка
  • Сниженные хроматические аберрации
  • Круглая 7-лепестковая диафрагма
  • Быстрый автофокус (Contrast AF)





H-PS14042S LUMIX G X VARIO PZ 14-42mm / F3.5-5.6 ASPH / POWER O.I.S.

Объектив с сервоприводом зума, оптимизированный для фото и видео

  • Сервопривод зума с клавишей управления
  • Металлический маунт
  • Сниженные хроматические аберрации
  • Круглая 7-лепестковая диафрагма
  • выдвижной фронтальный блок
  • нет кольца фокусировки (управление клавишей)



ВАРИОБЪЕКТИВЫ ДЛЯ ВИДЕО

H-FS14140 LUMIX G VARIO 14-140mm / F3.5-5.6 ASPH / POWER O.I.S.

Первый фотообъектив, специально оптимизированный для съемки видео

  • 10-кратный зум
  • тихие приводы фокуса и диафрагмы
  • уменьшенный шаг диафрагмы
  • быстрый автофокус без «хантинга»
  • Внутренняя фокусировка



ОБЪЕКТИВЫ OLYMPUS MICRO 4/3”

СВЕТОСИЛЬНЫЕ ВАРИОБЪЕКТИВЫ



M.Zuiko Digital ED 12-40mm f/2.8 PRO

 Широкоугольный светосильный объектив профессионального класса, оптимизированный для фото и видео.

  • Переключаемый привод фокуса: серво / ручной механический.
  • Постоянное макс. апертурное число f 1:2.8
  • Внутренняя фокусировка
  • Круглая 7-лепестковая диафрагма
  • Пыле-/влагозащищенная конструкция
  • Нет оптического стабилизатора





M.Zuiko Digital ED 7-14mm f/2.8 PRO

2-кратный суперширокоугольный светосильный объектив для фото и видео.

  • Пыле-/влаго-/ морозозащищенная конструкция.
  • Супер-широкоугольный для малых студий
  • Постоянное макс. апертурное число f 1:2.8
  • Тихий MSC AF автофокус
  • Круглая 7-лепестковая диафрагма
  • Всепогодное исполнение
  • Программируемая кнопка L-Fn (lens function)



M.Zuiko Digital ED 40?150mm f/2.8 PRO

Светосильный 3,7-кратный телеобъектив профессионального класса для спорта, художественной и портретной съемки.

Компактный и легкий, высокая четкость по всему полю, высокое качество изображения в любых световых условиях.

  • Постоянное апертурное значение во всем диапазоне фокусных расстояний
  • Dual VCM: быстрый и плавный автофокус
  • Компактный для своего класса
  • Всепогодное исполнение



ОБЪЕКТИВЫ С СЕРВОПРИВОДОМ ТРАНСФОКАТОРА

Electronic Zoom M.Zuiko Digital ED 12-50mm f/3.5-6.3 EZ

Уникальная система привода зума, 2 режима переключаемых сдвигом кольца: обычный ручной и сервозум, скорость которого зависит от угла поворота кольца.

  • Широкий угол – 84° ~ 24°
  • Тихий MSC AF автофокус
  • Electronic Zoom – сервопривод зума
  • Круглая 5-лепестковая диафрагма
  • Всепогодное исполнение
  • Программируемая кнопка L-Fn (lens function)



ВАРИОБЪЕКТИВЫ ДЛЯ ВИДЕО

M.Zuiko Digital ED 14-150mm f/4-5.6 II

Универсальный объектив с широким диапазоном фокусных расстояний от 8,2 до 75 градусов. Оптимизирован для фото и видео.

  • Широкий диапазон от широкого угла до теле
  • Круглая 7-лепестковая диафрагма
  • Тихий MSC AF автофокус
  • Всепогодное исполнение



M.Zuiko Digital ED 12-100mm f/4 IS PRO

Универсальный объектив профи класса, оптимизированный для фото и видео. Широкий диапазон от 12 до 84 градусов. Постоянное апертурное число и высокое качество изображения.

  • Постоянное макс. апертурное число f 1:4
  • Тихий MSC AF автофокус
  • Оптический стабилизатор, Sync IS
  • Всепогодное исполнение
  • Механический/серво привод фокуса
  • Программируемая кнопка L-Fn (lens function)



M.Zuiko Digital ED 9?18mm f/4.0?5.6

Компактный широкоугольный объектив для фото и видео. Точный механизм MSC для быстрой, плавной и тихой фокусировки

  • Супер-широкоугольный для малых студий
  • Внутренняя фокусировка
  • Тихий MSC AF автофокус
  • Низкий уровень шума
  • Круглая 7-лепестковая диафрагма



M.Zuiko Digital 14?42mm f/3.5?5.6 II R

3-кратный широкоугольный объектив бюджетного класса. Оптимизирован для фото и видео. Компактный и легкий зум-объектив

  • Широкий угол – 75° ~ 29°
  • Тихий MSC AF автофокус
  • Круглая 7-лепестковая диафрагма



M.Zuiko Digital ED 40-150mm f/4-5.6 R

Недорогой универсальный компактный и легкий объектив с хорошим диапазоном фокусных расстояний.

  • Угол поля зрения – 30° ~ 8,2°
  • Тихий MSC AF автофокус
  • Круглая 7-лепестковая диафрагма



АДАПТЕРЫ ДЛЯ ОБЪЕКТИВОВ

METABONES - РАЗУМНЫЕ АДАПТЕРЫ

Компания Metabones в содружестве с разработчиками из США и Канады предлагает высококачественные адаптеры для стыковки объективов и камер различных оптических систем. Прежде всего, это обеспечение установки DSLR объективов (не имеющих кольца управления диафрагмой) Canon EOS c креплением EF на современные большесенсорные видеокамеры, прежде всего, с креплением micro 4/3” и Sony E-mount.

Metabones – первая компания, которая предложила на рынок разумные адаптеры, обеспечившие работу объективов EF на неродных камерах, решив проблему, перед которой спасовали многие именитые производители. Встроенный 32-битный процессор обеспечивает связь камеры и объектива по данным и командам, а также, работу объектива в различных режимах. Второй изюминкой адаптеров является оптическая система Speed Booster, главной задачей которой является уменьшение кроп-фактора камеры с меньшим сенсором при работе с полнокадровым объективом. Кроме приведения размера FF изображения к размеру матрицы, эта система имеет и дополнительные бонусы – повышается светосила и разрешающая способность всей оптической системы.

Адаптеры Metabones отличаются высоким качеством изготовления, прочностью и надежностью. Маунты изготовлены из хромированной бронзы. Прецизионное изготовление обеспечивает точную, плотную и надежную фиксацию объектива и адаптера в камере без люфтов и зазоров.

АДАПТЕРЫ ОБЪЕКТИВОВ  3CCD 2/3” B4 MTF



MTB4M43 - B4 2/3" to Micro 4/3 Adaptor

Простой механический адаптер без оптической коррекции для установки ТВ объективов В4 2/3” на камеры с креплением micro 4/3”. Только для объективов с 2-кратным экстендером. Прочная металлическая конструкция, сделано в Европе.

  • Алюминиевый (НЕ30) корпус
  • Маунт из нержавеющей стали
  • Для камер Blackmagic, Panasonic, Olympus
  • Опциональный суппорт MTF



MTB4S16M43 - B4 2/3" to Super16 Micro 4/3 Adaptor

Оптический адаптер для установки ТВ объективов В4 2/3” на камеры с креплением micro 4/3” и размером матрицы Super 16 (Blackmagic Pocket Cinema Camera, . Blackmagic Studio Camera).

  • Алюминиевый корпус
  • Маунт из нержавеющей стали
  • Для камер BMPCC, BMSC
  • Опциональный суппорт
  • Потеря светосилы ~ 0,8 стопа
  • Сведение 3CCD плоскостей фокусировки по цветам в одну плоскость



MTF MTB4S16CANEF - B4 Super 16 to Canon EF Adaptor

Специально предназначен для применения ТВ объективов В4 2/3” на камерах с маунтом Canon EF (Blackmagic Mini Ursa EF, Panasonic VariCam LT, Canon C) в режиме centre crop mode.

 IBE HDx1.4

Оптический адаптер для установки ТВ объективов В4 2/3” на камеры с креплением MFT и размером матрицы Super 16 (Blackmagic Pocket Cinema Camera, Blackmagic Studio Camera).

Увеличивает изображение до размера матрицы и совмещает цветовые плоскости фокусировки (преобразование 3-матричной системы в одноматричную).

  • Коэффициент увеличения 1,35х
  • Размер изображения ? 15,9 мм
  • Потеря светосилы ~ 1 стоп
  • Для камер BMPCC, BMSC
  • Система сменных маунтов
  • Корпус из нержавеющей стали
  • Сведение 3CCD плоскостей фокусировки по цветам в одну плоскость



IBE HDx2 Mark II

Оптический адаптер для установки ТВ объективов В4 2/3” на камеры с креплением MFT и размером матрицы Super 16, Super 35. Увеличивает изображение до размера матрицы и совмещает цветовые плоскости фокусировки (преобразование 3-матричной системы в одноматричную).

  • Коэффициент увеличения 2х
  • Размер изображения ? 25,5 мм
  • Потеря светосилы ~ 2 стопа
  • Система сменных маунтов
  • Корпус из нержавеющей стали
  • Сведение 3CCD плоскостей фокусировки по цветам в одну плоскость

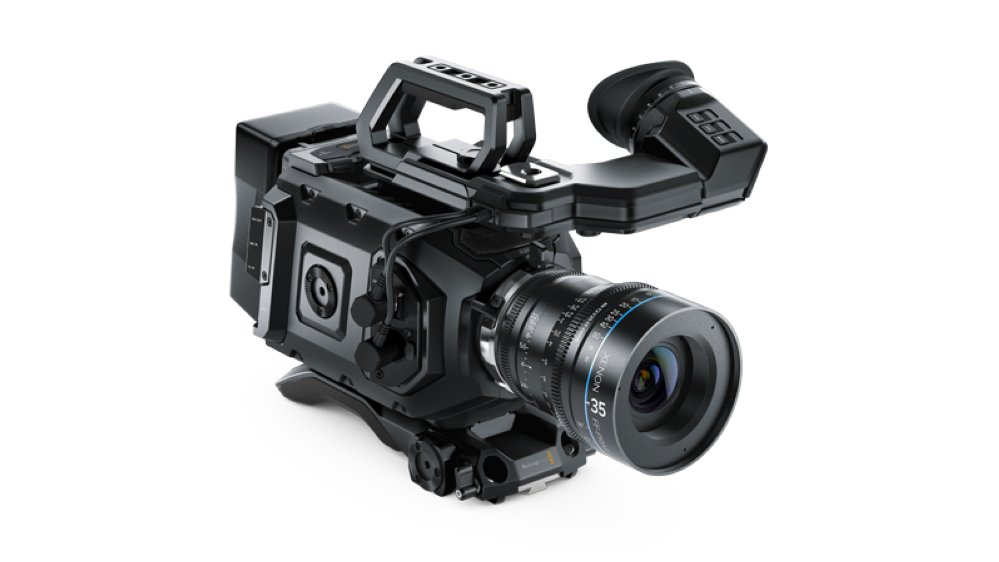

ОБЪЕКТИВЫ ДЛЯ КАМЕР BLACKMAGIC URSA MINI

Камеры Blackmagic Studio Camera сразу же после выхода на рынок завоевали огромную популярность, еще более укрепившуюся после реализации управления параметрами камеры через ATEM Camera Control. Однако пользователи высказывали пожелания решить вопросы, в частности, с объективами для студийной работы. В следующем поколении камер, URSA mini, компания учла эти пожелания, выпустив специальный маунт для телевизионных объективов 2/3” с креплением B4, устанавливаемый вместо крепления PL, а саму камеру оснастив стандартным разъемом для подключения объектива. Таким образом стала возможной полноценная работа телевизионных объективов на камерах URSA Mini PL. Для тех же пользователей, которые не могут себе позволить весьма недешевые телевизионные HD объективы, компания предложила более дешевую версию камеры с креплением EF под DSLR объективы Canon и без разъема для ТВ объективов. Таким образом отпала необходимость в дополнительных переходниках, что, во-первых, удешевило всю систему и, во-вторых, позволило применять и те объективы, которые не поддерживаются по электронному управлению существующими переходниками.

Правда, в этом случае придется забыть про удаленное управление трансфокатором, поскольку у EOS объективов отсутствует сервопривод зума. Да и управление фокусом и диафрагмой в интерфейсе LANC реализовано не лучшим образом. Сервопривод же трансфокатора можно реализовать с помощью внешнего электромотора с соответствующим блоком управления, наподобие комплекта Hed?n VLC-1L kit.

Однако, следует заметить, что такое решение по цене уже приближается к нормальному телевизионному объективу. В итоге мы не выигрываем в цене, но проигрываем в функциональности, хотя и получаем относительно недорогое управление по LANC.

URSA Mini 4.6K PL c креплением B4

 URSA Mini 4.6K EF

Система сменных маунтов  URSA Mini Pro

Большим достоинством компании Blackmagic Design является невероятные темпы развития линейки камер. От простого «кирпича с объективом» через лаконичный «планшет с объективом» к расширенной функциональности камер URSA mini.

Вершиной развития камер Blackmagic на сегодня является URSA mini PRO, которая по функциональной оснащенности практически не уступает тадиционным камерам ENG/EFP (ТЖК/ВВП) и кое в чем их превосходит. Прежде всего, это большой сенсор формата Super 35mm, обеспечивающий высокую художественность снимаемого материала. Главной же фишкой камеры является система сменных креплений объектива. Теперь пользователь не привязан к одному-двум типам объективов и, выбрав соответствующий маунт, может установить на камеру объектив с креплением Canon EF, PL, B4 и Nikon F. При этом, PL маунт имеет разъем инфо-линии i/Technology, а камера оснащена стандартным 10-контактным разъемом для подключения ТВ объективов.

Таким образом оператору предоставлен богатейший выбор оптики от простых механических фотообъективов Nikon до продвинутых кинообъективов ENG-style типа Fujinon Cabrio. Для тех, кто на первое место ставит художественность изображения за счет использования большого размера сенсора камер Blackmagic при максимальном сохранении функциональности и удобства в управлении, стоит особо упомянуть новые зум объективы от компаний Fujifilm (Fujinon) и Zeiss.

Объектив Zeiss LWZ.3 (Light Weight Zoom – Легкий зум 3-го поколения) с 5-кратным диапазоном фокусных расстояний 21-100мм перекрывает большучасть основных рабочих углов поля зрения и имеет хорошую светосилу (Т2.9 на широком угле). Объектив имеет систему сменных маунтов и может быть оснащен креплениями Canon EF, Nikon F, Sony E, MFT, что делает его пригодным для большинства камер Blackmagic.

Объективы Fujinon серии MK (2 модели: 18-55мм и 50-135 мм) изначально предназначены для камер с креплением Sony E-mount, однако, английская компания MTF Services предлагает переделку этих объективов под крепление MFT, после чего они могут устанавливаться на Studio Camera и micro Studio Camera.

Объективы MK серии отличаются великолепным изображением, постоянной светосилой Т2.9 во всем диапазоне зуммирования и минимальным «дыханием» фокуса. Для обеих серий зум объективов германская компания Chrosziel и ведущий производитель двигателей для кинообъективов шведская Hed?n выпускают сервоприводы трансфокатора с управлением по LANC, устанавливаемые непосредственно на объектив (Chrosziel) или на штангу сцппорта (Hed?n).



ТЕЛЕВИЗИОННЫЕ ОБЪЕКТИВЫ ВВЖ/ВВП 2/3” B4

Fujinon XA16sx8BRAM

Стандартный 16-кратный объектив класса Professional. OEM модель – поставляется исключительно в комплекте с видеокамерами Panasonic и Sony. Существует в двух версиях: упрощенной и Full Servo с отключаемым сервоприводом фокуса.

  • Фокусное расст.: 8 ~ 128 мм (Угол поля зрения: 61°52? ~ 4°17?)
  • Макс. апертура: 1 : 1.9 ~ 2.8
  • электронная система автоюстировки заднего отрезка
  • Вес: 1,52 кГ

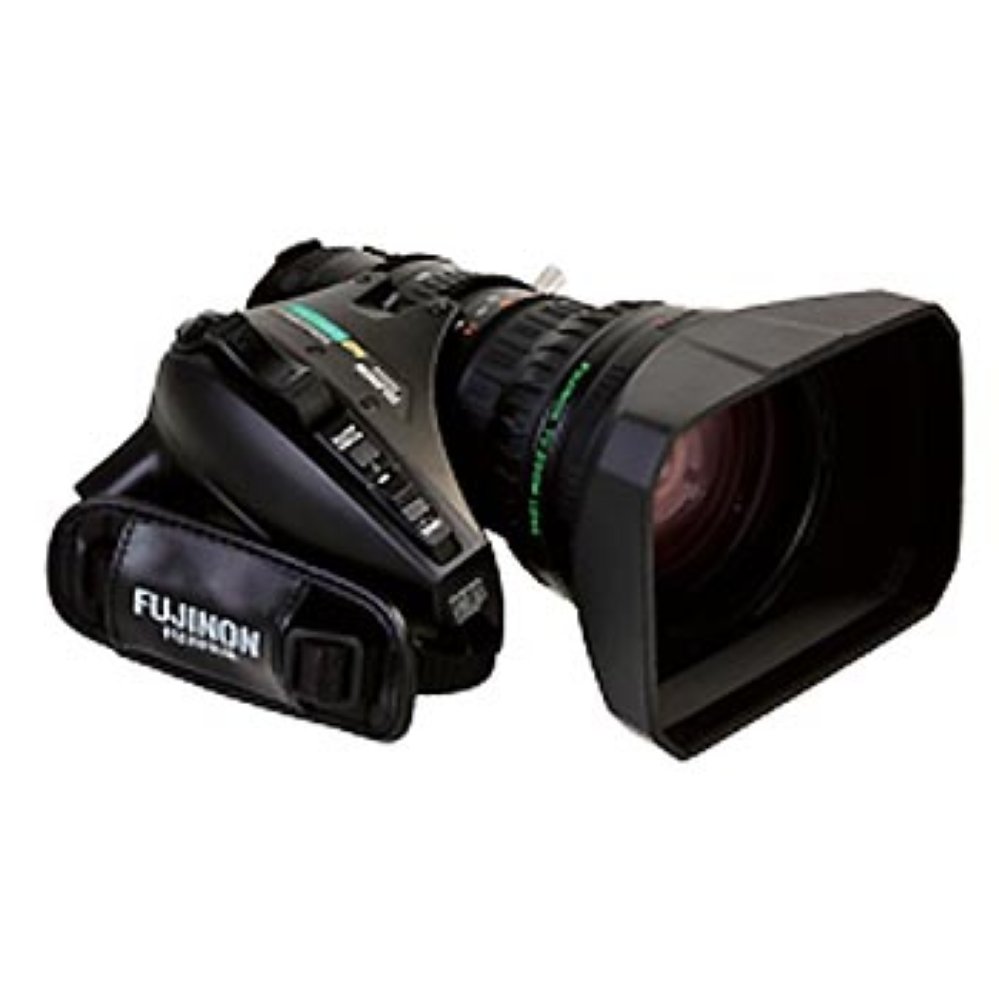

Fujinon XA20sx8.5BRM

Стандартный 20-кратный объектив класса Professional. Массовый относительно недорогой объектив для широкого круга задач.

  • Фокусное расст.: 8,5 ~ 170 мм (Угол поля зрения: 58°51?~ 3°14?)
  • Макс. апертура: 1 : 1.8 ~ 2.7
  • Пониженные цветовые аберации
  • Innerfocus, QuickZoom
  • Вес: 1,48 кГ

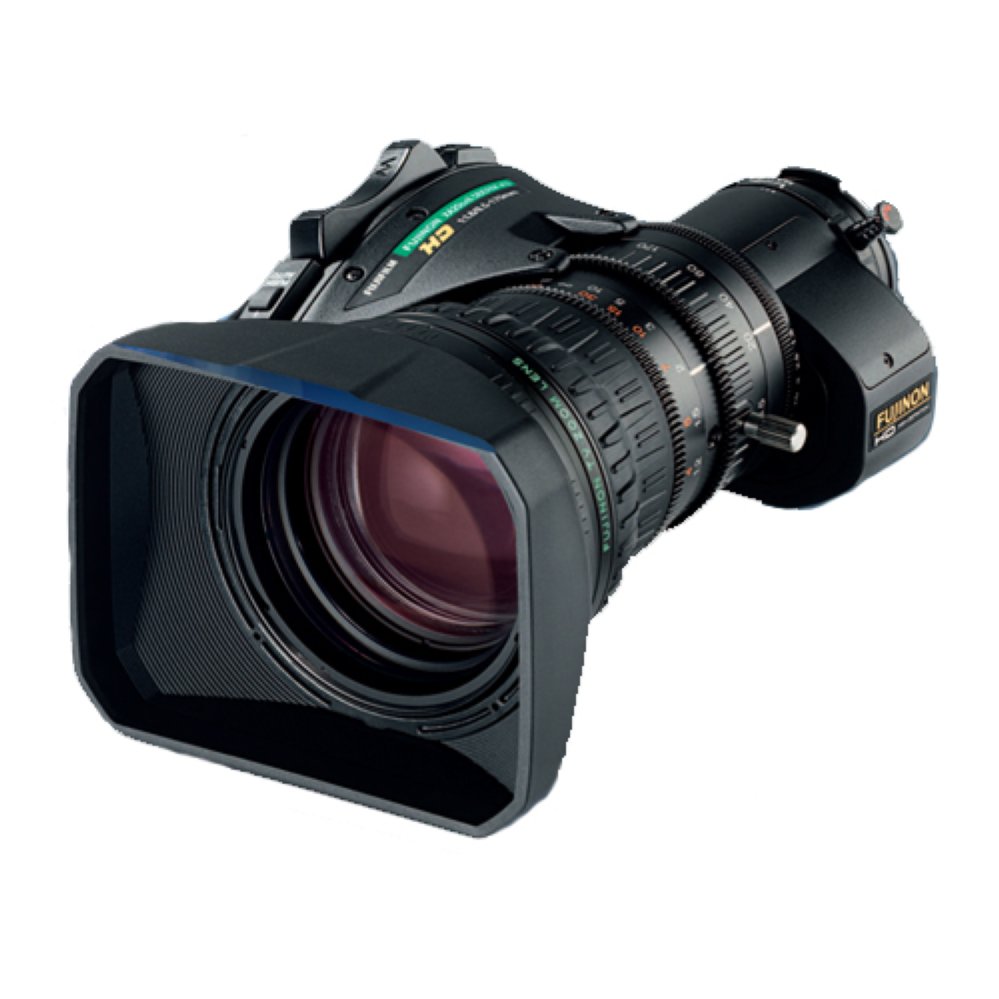

Fujinon XA20sx8.5BERM

Стандартный 20-кратный объектив класса Professional со встроенным 2-кратным экстендером. Массовый относительно недорогой объектив для широкого круга задач. Специальное покрытие линз для снижения расхождения цветов при расфокусе

  • 2-кратный Экстендер
  • Фокусное расст.: 8,5 ~ 170 мм / 17 - 340 мм
  • Угол поля зрения: 58°51? ~ 3°14? / 31°30? ~ 1°37?
  • Макс. апертура: 1 : 1.8 ~ 2.7
  • Innerfocus, QuickZoom
  • Вес: 1,5 кГ

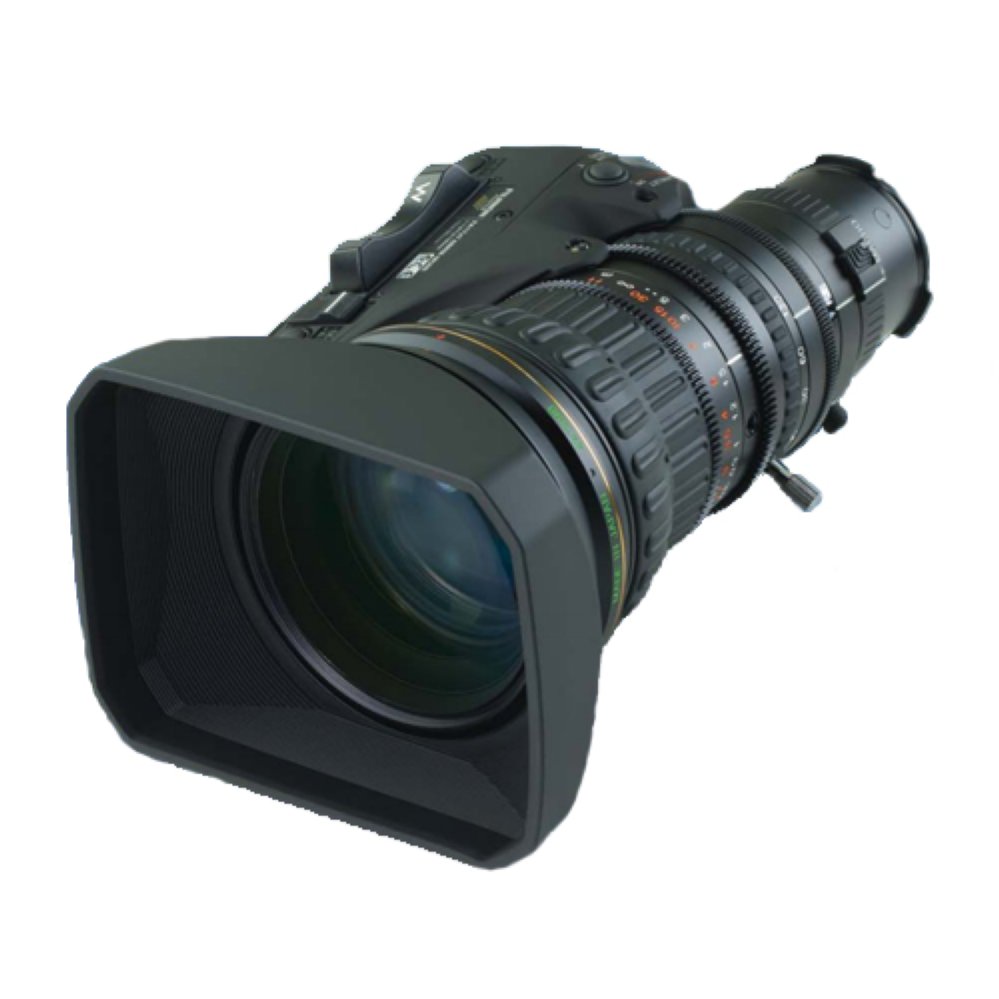

Fujinon ZA17x7.6BRM

 Стандартный 17-кратный объектив класса Broadcast. Высочайшее качество изображения при пониженной цене (за счет незначительного уменьшения кратности и минимального фокусного расстояния)

  • Фокусное расст.: 7,6 ~ 130 мм (Угол поля зрения: 64°30? ~ 4°13?)
  • Innerfocus, DigiPower ,QuickZoom, Zoom Limit
  • Вывод данных для вирт. студии
  • Вес: 1,43 кГ

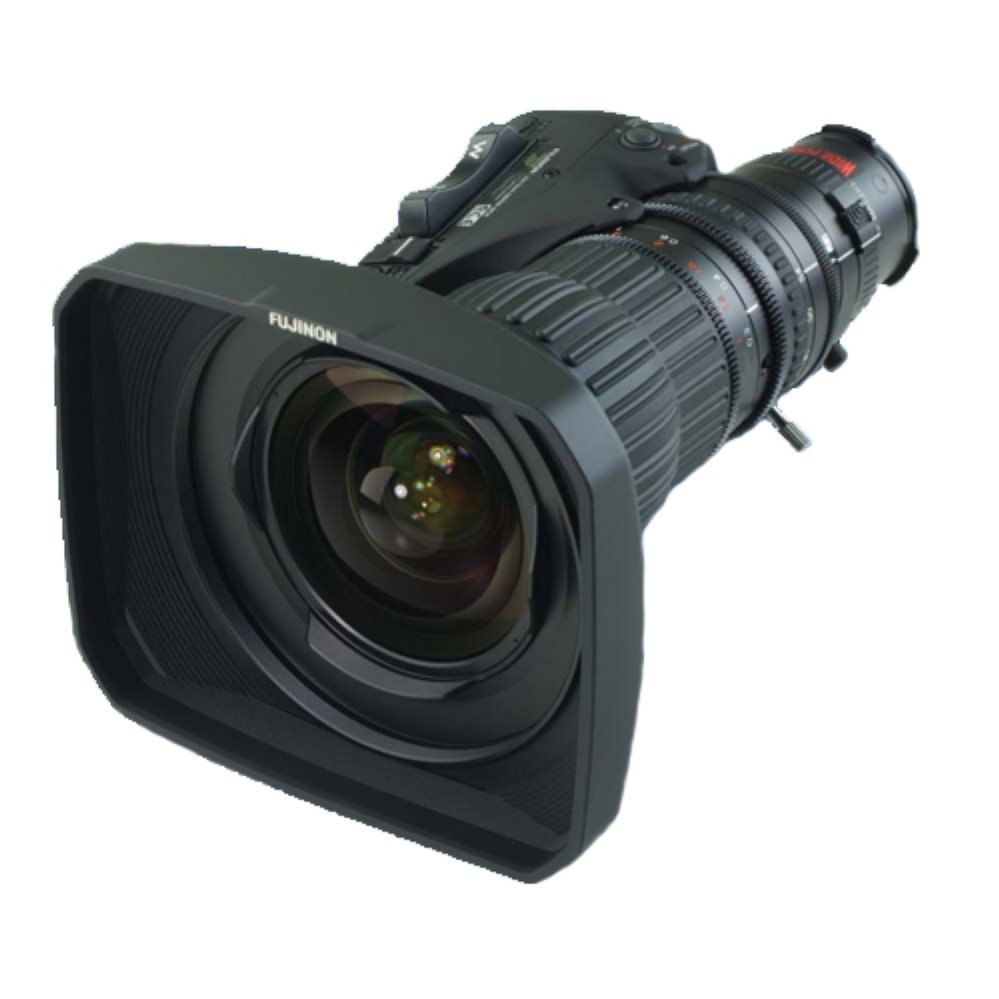

Fujinon ZA12x4.5BRM

Супер-широкоугольный 12-кратный объектив класса Broadcast. Высочайшее качество изображения при пониженной цене (за счет незначительного уменьшения кратности и минимального фокусного расстояния). Цифровое сервоуправление, совместимость с виртуальными студиями.

  • Фокусное расст.: 4,5 ~ 54 мм (Угол поля зрения: 93°38? ~ 10°09?)
  • Макс. апертура: 1 : 1.8 ~ 2.4
  • Innerfocus, DigiPower, QuickZoom, Zoom Limit
  • Вывод данных для вирт. студии
  • Вес: 1,83 кГ



Canon KJ20x8.2B IRS

Стандартный 20-кратный объектив серии HDgc класса Professional со встроенным 2-кратным экстендером. Цифровой быстрый и тихий сервопривод с режимами Shuttle Shot, Memo (память точек зума)

  • Фокусное расст.: 8,2 ~ 164 мм / 16.4 ~ 328 мм
  • Угол поля зрения – 60,7° ~ 3,4° / 32,6° ~ 1,7°
  • Макс. апертура: 1 : 1.9 ~ 2.7
  • Мин. время зуммирования: 1 сек.
  • Shuttle Shot, Zoom Memo
  • Вес: 1,42 кГ



Canon KJ20x8.2B KRS

Стандартный 20-кратный объектив серии HDgc класса Professional бюджетного уровня. Цифровой быстрый и тихий сервопривод с режимами Shuttle Shot, Memo (память точек зума).

  • Фокусное расст.: 8,2 ~ 164 мм
  • Угол поля зрения – 77,3° ~ 3,4°
  • Макс. апертура: 1 : 1.9 ~ 2.7
  • Мин. время зуммирования: 1 сек.
  • Shuttle Shot, Zoom Memo
  • Вес: 1,25 кГ



Canon KJ13x6B KRS

 Широкоугольный 13-кратный объектив серии HDgc класса Professional бюджетного уровня. Цифровой быстрый и тихий сервопривод с режимами Shuttle Shot, Memo (память точек зума).

  • Фокусное расст.: 6 ~ 78 мм
  • Угол поля зрения: 77,3° ~ 7°
  • Макс. апертура: 1 : 2.0 ~ 2.7
  • Shuttle Shot, Zoom Memo
  • Корпус из алюминиевого сплава
  • Вес: 1,59 кГ
