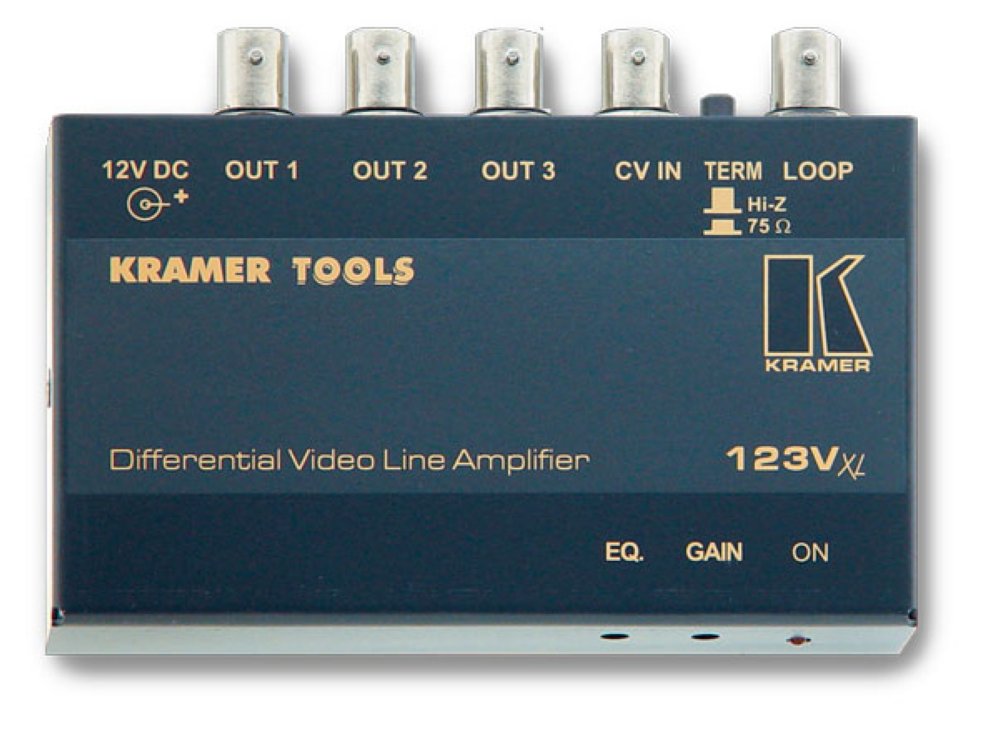

Kramer 123Vxl
  • Описание

    Kramer 123Vxl – усилитель-распределитель 1:3 с дифференциальным входом, предназначенный для студий телевещания и систем безопасности. Благодаря полосе пропускания 425 МГц устройство является полностью прозрачным элементом на пути прохождения видео. 123Vxl распределяет входной сигнал на три идентичных выхода, обеспечивая при этом полную буферизацию сигналов. В нем используется схема дифференциального усиления, которая позволяет устранить паразитные шумы и фоновые помехи, возникающие при передаче сигнала на большие расстояния. ВНИМАНИЕ! В некоторый случаях использование дифференциального входа дает обратный эффект, ухудшая качество сигнала на выходе прибора. Это зависит от характера помех, трассы прокладки и длины кабеля и т.д., что трудно оценить заранее, на этапе проектирования системы. В случае наблюдения помех на выходе короткой перемычкой замкните корпус BNC-разъема INPUT с металлическим корпусом прибора. Регуляторы выходного уровня и АЧХ дают возможность компенсировать потери видео при передаче по протяженным кабельным линиям. В комплект входит блок питания 12 В. При необходимости может применяться блок питания VA-50P или VA-100P (опция), который способен обеспечивать питание 6 или 10 устройств Kramer, рассчитанных на 12 В. Kramer 123VxI относится к семейству TOOLS – группе компактных высококачественных устройств с оптимальным соотношением «цена-качество» и широким спектром применения.

    Спецификация

    Входы1 видео, дифференциальный, 1В/75 Ом, разъем BNC.Выходы3 видео, 1В/75 Ом, разъемы BNC.Тип входаЗакрытый.Полоса пропускания сигнала427 МГц на уровне –3 дБ.Максимальный уровень выходного сигнала1,7 В /75 Ом.Дифференциальная фаза0,3°.Дифференциальное усиление0,5%.К-факторМенее 0,05%.Отношение сигнал/шум60,3 дБ.РегулировкиУровень сигнала - от –1,8 до +5,6 дБ; контроль АЧХ - от 0 до +15 дБ на уровне 5,8 МГц.Источник питания12 В, 80 мА.Масса0,3 кг.Габариты (Ш * Г * В)12 х 7,5 х 2,5 см.ОпцииАдаптеры RK-T1, RK-T3 для установки в стандартную 19В комплектеИсточник питания, монтажный комплек
